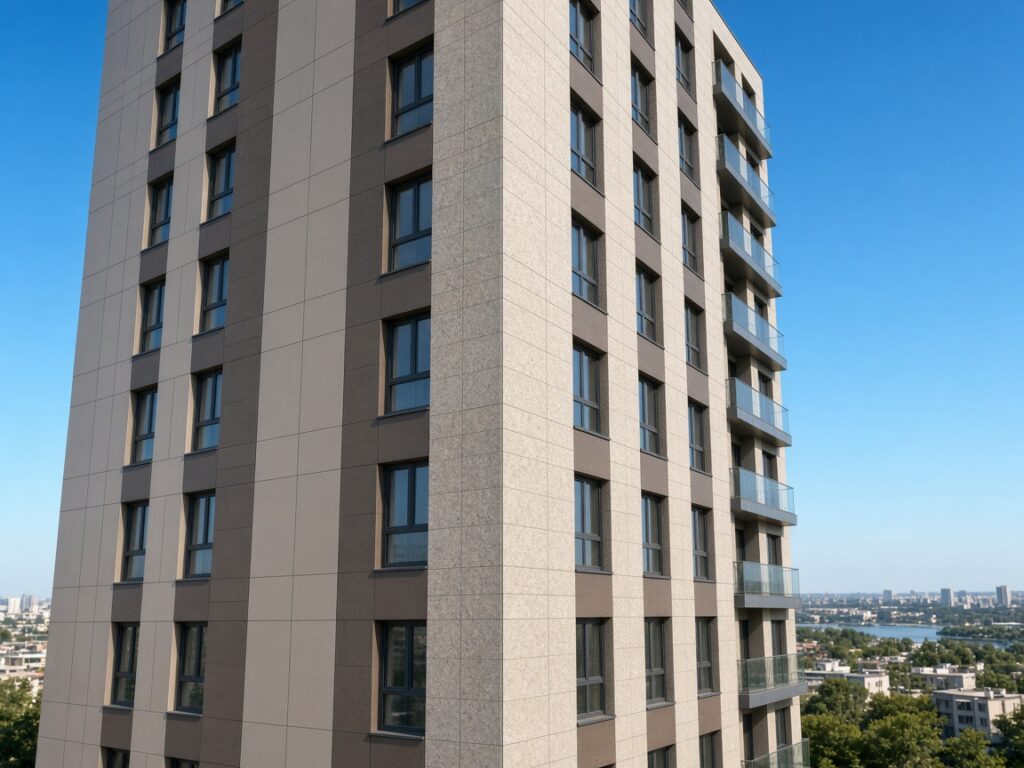

BIM-моделирование навесных фасадных систем для зданий в Самаре
BIM-моделирование навесных фасадных систем перестало быть «опцией» для сложных объектов: в Самаре оно всё чаще становится обязательным инструментом координации архитектуры, конструкций, инженерных сетей и монтажных решений. Для вентилируемых фасадов цифровая модель помогает заранее увидеть коллизии, точно посчитать кронштейны, профили, кляммеры и облицовку, а также снизить риски переделок на площадке. Компания «СОЮЗ» как производитель вентилируемых фасадов в Самаре сопровождает проекты на этапе BIM-проработки, подбора подсистемы и комплектации.
Ниже — практическое руководство для архитекторов, проектных бюро, девелоперов, генподрядчиков, монтажных организаций и снабженцев: как устроена BIM-модель фасада, какие нормы учитывать, где чаще всего возникают ошибки и как перейти от модели к спецификации и смете. Отдельно разберём, почему для Самары важны климатические параметры, ветровые нагрузки и корректная ширина вентиляционного зазора. Подробнее о проектировании вентилируемых фасадов можно узнать в отдельном разделе сайта.
Зачем BIM нужен навесным фасадным системам в Самаре
Навесные фасады — это не только облицовка, но и многослойная конструкция: несущие кронштейны, вертикальные и горизонтальные профили, кляммеры, утеплитель, ветрогидрозащита, воздушный зазор, декоративные элементы. Ошибка в одном узле может привести к промерзанию, намоканию утеплителя, коррозии крепежа или деформации панелей. BIM-модель сводит эти элементы в единую систему и позволяет проверить их до выхода на площадку.
- координация фасада с окнами, витражами, кровлей, парапетами и инженерными коммуникациями;
- проверка вылета кронштейнов и толщины утеплителя без «подгонки» на монтаже;
- автоматический подсчёт площадей облицовки и объёмов комплектующих;
- выявление коллизий между подсистемой и несущими конструкциями;
- формирование ведомостей для снабжения и календарного планирования.
Для Самары ценность BIM возрастает из-за климатических особенностей: расчётные ветровые и снеговые нагрузки, сезонные температурные амплитуды, близость Волги и повышенные требования к коррозионной стойкости крепежа. Эти параметры должны быть заложены в модель не «средними», а по актуальным климатическим данным для площадки.
Состав BIM-модели вентилируемого фасада: от подсистемы до спецификации
Качественная модель фасадной системы отличается не количеством полигонов, а информативностью атрибутов. Если в модели указаны только габариты панелей, она не поможет снабжению и монтажу. Для рабочего BIM-проекта нужны параметры материалов, покрытий, креплений и узлов.
Что включают в модель
- кронштейны: марка, размер, материал, покрытие, вылет, анкеровка;
- профили: тип сечения, толщина, сталь или алюминий, длина, шаг установки;
- кляммеры и крепёжные элементы: тип, зазор, материал, совместимость с облицовкой;
- утеплитель: толщина, плотность, горючесть, способ фиксации;
- облицовка: материал, формат, цвет, фактура, видимое или скрытое крепление;
- воздушный зазор и элементы вентиляции: ширина, решётки, откосы, отливы.
На практике BIM-модель удобно делить по типам фасадных систем и облицовок: керамогранит, HPL-панели, фиброцемент, алюминиевые композитные панели, металлокассеты, натуральный камень, СФБ. Для каждого типа действуют свои допуски, шаг крепления и требования к узлам. Комплектующие удобно проверять по каталогу комплектующих фасадной системы, сверяя артикулы и материалы с моделью.
| Элемент модели | Ключевые атрибуты | Практическая польза |
|---|---|---|
| Кронштейн | марка, вылет, материал, покрытие | расчёт выноса, спецификация, антикоррозия |
| Профиль | сечение, толщина, длина, шаг | проверка прочности и координация узлов |
| Кляммер | тип, зазор, материал | точная комплектация и монтажная карта |
| Облицовка | формат, цвет, фактура, крепление | раскладка, площадь, смета |
| Воздушный зазор | ширина, вентиляция, откосы | влагоудаление и теплотехническая устойчивость |
Нормативная база и климатические данные Самары для BIM-расчётов
BIM-модель не заменяет расчёт, но должна опираться на нормативные параметры. Для навесных фасадных систем в Самаре базовыми являются требования СП 522.1325800.2023, ГОСТ Р 58154-2018, ГОСТ 22233-2018, СП 131.13330.2020, СП 20.13330.2016 и СП 50.13330.2012. Ошибка в исходных данных приводит к неверным сечениям профилей, шагу кронштейнов, толщине утеплителя и ширине зазора.
| Документ | Что учитывать в BIM-модели |
|---|---|
| СП 522.1325800.2023 | правила проектирования и монтажа навесных вентилируемых конструкций, узлы, крепления, зазоры |
| ГОСТ Р 58154-2018 | общие технические требования к фасадным конструкциям, приёмка и контроль |
| ГОСТ 22233-2018 | алюминиевые профили: геометрия, марка сплава, допуски, покрытие |
| СП 131.13330.2020 | климатические параметры Самары для расчётов и подбора материалов |
| СП 20.13330.2016 | ветровые, снеговые и температурные воздействия |
| СП 50.13330.2012 | теплотехника, влажностный режим, защита от промерзания |
| СП 333.1325800.2017 | формирование информационной модели, стадии, состав атрибутов |
В Самаре при BIM-проработке фасада нужно учитывать ветровое давление вблизи Волги, расчетные снеговые нагрузки, температурные деформации и коррозионную активность среды. Для крепежа и профилей это означает обоснованный выбор материала покрытия, а для модели — корректные параметры, которые затем попадут в спецификацию и монтажную документацию.
Как BIM-моделирование ускоряет проектирование вентилируемых фасадов: пошаговый алгоритм
- Собрать исходные данные: архитектурные обмеры, задание на фасад, климатические параметры Самары, требования по теплотехнике и пожарной безопасности.
- Выбрать тип фасадной системы и облицовки: керамогранит, HPL, фиброцемент, композит, металлокассеты или другой материал с учётом архитектурного замысла и бюджета.
- Создать BIM-модель подсистемы с уровнем проработки LOD 300–400: кронштейны, профили, кляммеры, утеплитель, зазор, узлы примыканий.
- Проверить коллизии с окнами, кровлей, парапетами, кондиционерами, водостоками и несущими конструкциями.
- Уточнить расчётные параметры: шаг кронштейнов, вылет, сечения профилей, ширину воздушного зазора, толщину утеплителя.
- Сформировать ведомости и спецификации: площади облицовки, длины профилей, количество кронштейнов, кляммеров и крепежа. Для предварительной оценки бюджета можно использовать калькулятор вентилируемого фасада.
- Передать модель и документацию монтажной организации, а после согласований обновить её по фактическим решениям.
Типичные ошибки BIM-моделирования фасадных систем
- слишком низкий LOD: модель показывает «коробку» панелей без кронштейнов и узлов;
- неточные атрибуты материалов: «сталь» без марки и покрытия, «утеплитель» без плотности;
- не учтена фактическая геометрия основания: неровности приводят к разному вылету кронштейнов;
- не проверена ширина вентиляционного зазора и вентиляция откосов;
- не скоординированы примыкания к окнам, витражам и кровле;
- модель не обновлена после изменения архитектурных решений;
- спецификация сделана вручную, без связи с моделью, поэтому появляются расхождения с закупкой.
Отдельно стоит проверить ширину вентиляционного зазора: даже красивая BIM-модель не компенсирует ошибку в влагоудалении и теплотехнике. Для Самары это особенно важно при перепадах температур и ветровом воздействии.
Практические рекомендации для участников проекта
Архитекторам BIM-модель помогает сохранить рисунок фасада и проверить раскладку панелей. Проектным бюро — быстрее выпускать рабочую документацию и ведомости. Девелоперам и генподрядчикам — управлять стоимостью и сроками. Монтажным организациям — получать понятные узлы и последовательность сборки. Снабжению — заказывать комплектующие по актуальной спецификации, а не по «примерным» расчётам.
Для облицовки из керамогранита в модели важно заложить формат плитки, вид крепления и допуски швов. Для HPL-панелей — толщину, способ крепления и зазоры на температурное расширение. Для фиброцементных панелей — шаг опор и защиту кромок. Для алюминиевых композитных панелей — раскладку, гибку и крепление. Пример комплексного подхода — объект ЖК «Алые паруса», где сочетаются разные типы облицовки.
FAQ: BIM-моделирование навесных фасадных систем
Нужна ли BIM-модель для небольшого объекта в Самаре?
Если объект простой, можно начать с LOD 300 и типовых узлов. Но даже для небольшого здания модель помогает не потерять комплектующие и проверить примыкания. Для сложных фасадов с керамогранитом, HPL или комбинированной облицовкой детализация окупается за счёт снижения переделок.
Можно ли по BIM-модели рассчитать смету?
Да, если в модели есть корректные атрибуты и спецификации. Она даёт объёмы облицовки, профилей, кронштейнов и кляммеров. Для предварительной оценки стоимости используйте онлайн-расчёт, а для точной сметы — рабочую документацию и актуальные цены поставщика.
Кто разрабатывает BIM-модель фасада?
Это может делать проектное бюро, BIM-отдел подрядчика или производитель фасадной системы. Важно, чтобы исполнитель учитывал нормы СП 522.1325800.2023, ГОСТ Р 58154-2018 и климатические данные Самары. «СОЮЗ» помогает с подбором системы, комплектующих и техническими консультациями.
Вывод: как начать работу с BIM-моделью фасада в Самаре
BIM-моделирование навесных фасадных систем даёт предсказуемость на всех этапах: от концепции до закупки и монтажа. В Самаре особенно важно закладывать в модель ветровые, снеговые и температурные нагрузки, корректную ширину зазора и совместимость комплектующих. Навесные фасадные системы в Самаре, спроектированные с использованием BIM, снижают количество коллизий, упрощают снабжение и повышают доверие инвесторов к проекту. Чтобы получить консультацию, заказать расчёт или предварительно оценить стоимость, воспользуйтесь калькулятором фасадной системы и свяжитесь со специалистами «СОЮЗ».
