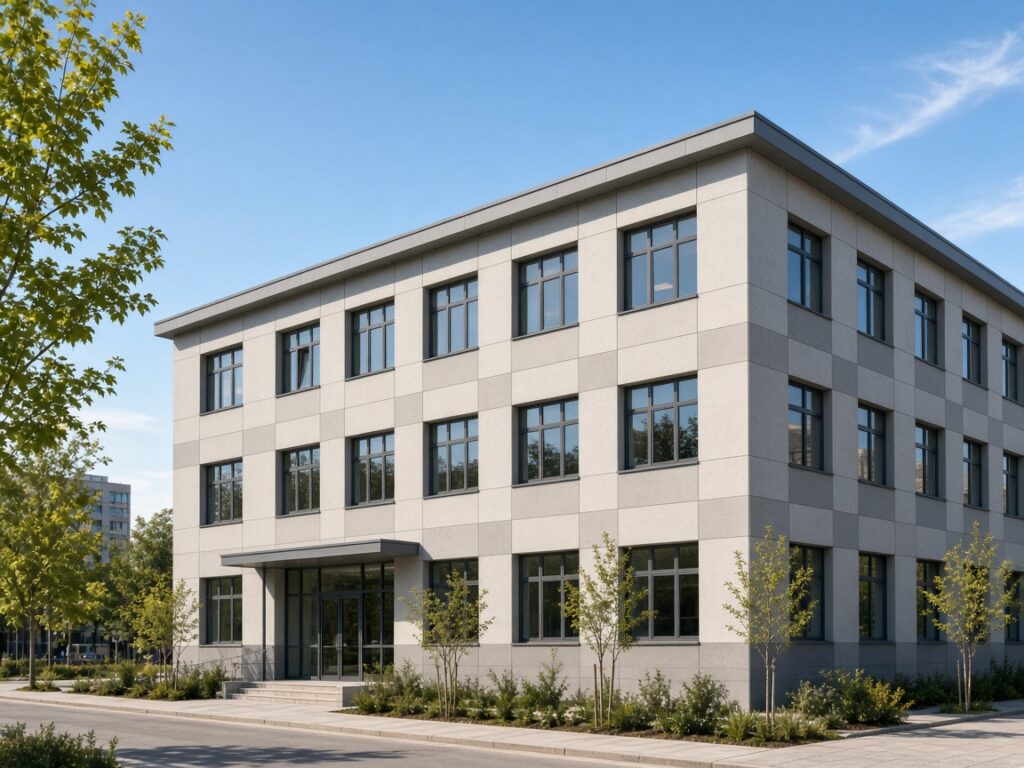

Оценка технического состояния здания перед монтажом вентфасада в Самаре
Устройство навесных ограждающих конструкций на реконструируемых или вновь возводимых объектах требует скрупулезного инженерного обоснования. Качественный и долговечный современный вентилируемый фасад не может рассматриваться изолированно от несущей основы: долговечность всей системы напрямую зависит от фактической несущей способности стен, физико-механических свойств материалов и геометрических параметров объекта. Монтаж подсистемы без предварительной строительной экспертизы чреват деформациями направляющих, раскрытием швов облицовки и аварийным обрушением участков фасада под воздействием гравитационных и ветровых нагрузок.
Для архитекторов, застройщиков, девелоперов и генеральных подрядчиков региона обследование строительных конструкций является не формальностью, а базовым этапом обеспечения эксплуатационной надежности. Приволжские ветровые потоки, температурные перепады и специфика существующей застройки формируют повышенные требования к крепежным узлам. Инжиниринговый отдел компании «СОЮЗ» выполняет комплексный аудит ограждающих конструкций, помогая подобрать оптимальное решение, в котором надежная навесная фасадная система будет работать без риска деструкции на протяжении нормативного срока службы — от 50 лет.
Нормативная база и категории технического состояния несущих конструкций
Оценка эксплуатационной пригодности стен перед навешиванием каркаса регламентируется сводами правил и государственными стандартами РФ. Ключевыми нормативными документами являются ГОСТ 31937-2011 (правила обследования и мониторинга техсостояния), СП 13-102-2003, СП 522.1325800.2023, а также базовые стандарты ГОСТ Р 58154-2018 и СП 20.13330.2016 в части расчетных нагрузок.
В соответствии с ГОСТ 31937 строительные конструкции по результатам обследования подразделяются на четыре категории:
- Нормативное техническое состояние. Дефекты и повреждения отсутствуют, прочностные характеристики соответствуют проектным значениям, препятствий для монтажа нет.
- Работоспособное состояние. Имеются локальные несоответствия, не снижающие несущую способность (например, поверхностное выкрашивание кладочного раствора, незначительные усадочные трещины). Монтаж допускается без усиления базовой стены.
- Ограниченно-работоспособное состояние. Присутствуют дефекты, снижающие несущую способность (глубокие трещины, карбонизация бетона, коррозия закладных, следы локального промерзания). Необходим поверочный расчет, санация или усиление стен до начала установки кронштейнов.
- Аварийное состояние. Наблюдаются критические деформации, отслоение защитного слоя, сквозные трещины сдвига. Установка навесного оборудования категорически запрещена до проведения полномасштабных противоаварийных мероприятий или замены ограждающих элементов.
Климатические и конструктивные факторы Самарского региона
В условиях Самары расчет ограждающих конструкций учитывает климатические параметры по СП 131.13330.2020. Город расположен во II ветровом районе (нормативное ветровое давление 300 Па), однако для высотных зданий на первой береговой линии реки Волги пульсационная составляющая ветровой нагрузки резко возрастает за счет открытого водного пространства (тип местности А). Это приводит к возникновению пиковых отрицательных давлений (отсоса воздуха) на углах и парапетах здания до 1,2–1,5 кПа.
Амплитуда температур воздуха в Самаре колеблется от абсолютного минимума -43 °C зимой до +40 °C в летний период. Циклические переходы через 0 °C активизируют морозную деструкцию в порах кирпича и легких бетонов, особенно если стены эксплуатировались без наружной гидрофобизации или с нарушением кровельных сливов. При интеграции навесных систем критически важно заранее определить остаточную прочность наружных слоев кладки, чтобы исключить выкрашивание анкеров под совместным воздействием ветровых пульсаций и собственного веса облицовки.
Инструментальное обследование: методы и контрольные процедуры
Качественная строительная экспертиза базируется на сочетании неразрушающего контроля и натурных испытаний. В рамках предпроектной подготовки экспертная группа реализует три ключевых блока контрольно-измерительных процедур.
1. Геодезическая съемка и анализ отклонений
Определяется фактическая пространственная геометрия фасада: отклонения от вертикали, перекосы оконных проемов, смещения межэтажных поясов. Лазерное сканирование позволяет выявить «завалы» стен, превышающие допуски СП 70.13330. На основании этих данных подбирается вылет кронштейнов. Для компенсации кривизны основания на сложных объектах применяется кронштейн КРУ 200x80x80x2,0 мм с увеличенным ходом юстировки, позволяющий нивелировать локальные перепады до 50–70 мм без подрезки теплоизоляции.
2. Натурные испытания анкеров на вырыв
Полевые испытания крепежных элементов регламентируются СТО и отраслевыми методиками. На объекте монтируются контрольные анкеры различных типов (механические распорные, с удлиненной распорной зоной, химические капсулы). С помощью переносного гидравлического пресса со стрелочным или цифровым динамометром фиксируется критическое усилие, при котором происходит вырыв дюбеля или разрушение материала основания. Полученные значения делятся на нормативный коэффициент запаса надежности (обычно γ = 3,0–5,0 в зависимости от типа кладки) для расчета несущей способности одной точки крепления.
3. Определение прочностных характеристик основания
Проводится с использованием метода упругого отскока (склерометры Schmidt, приборы ОНИКС) и ультразвукового зондирования. При обследовании старых зданий из красного глиняного или силикатного кирпича оценивается марка кирпича и прочность кладочного шва на сжатие. Дополнительно измеряется фактическая влажность стен: увлажненное основание снижает удерживающую способность дюбелей на 25–40% и требует сушки до монтажа ветро-влагозащиты.
Сравнительные параметры несущей способности оснований
Для предварительной оценки возможности использования различных фасадных материалов приводим сравнительную таблицу эксплуатационных параметров оснований, типичных для жилого и коммерческого фонда Самары:
| Материал несущей стены | Среднее усилие на вырыв анкера (кН) | Рекомендуемый шаг кронштейнов по вертикали (мм) | Допустимые типы облицовки |
|---|---|---|---|
| Тяжелый монолитный железобетон (B20–B30) | 6,5 – 12,0 | До 1200 – 1500 | Любые типы, включая тяжелый вентилируемый фасад из натурального камня |
| Полнотелый глиняный кирпич (М125–М150) | 3,5 – 6,0 | 1000 – 1200 | Универсальное применение: клинкер, терракота, кассеты |
| Пустотелый керамический кирпич / щелевой блок | 1,5 – 3,0 | 600 – 1000 | Легкие материалы: алюминиевые композитные панели, металлокассеты |
| Автоклавный газобетон (D500–D600) | 0,8 – 1,8 | Требуются спецдюбели или крепление в перекрытия | Композит, легкие плиты; массивные элементы — только в межэтажные перекрытия |
| Керамзитобетонные стеновые панели | 2,0 – 4,0 | 800 – 1000 | Ограничено: фиброцементные панели, металлосайдинг, керамогранит |
Пошаговый алгоритм подготовки объекта к фасадным работам
Чтобы гарантировать бездефектную эксплуатацию подсистемы, подготовка основания должна выполняться по четко структурированной инженерной технологической карте:
- Сбор исходных данных и анализ архивной проектной документации. Определение года постройки, конструктивной схемы здания, материалов ограждающих конструкций и перекрытий.
- Визуально-измерительный контроль. Составление дефектной ведомости с фиксацией трещин, зон высолов, масляных загрязнений, разрушенных швов и отслоений штукатурного слоя.
- Полевые механические испытания крепежа. Забивка пробных анкеров в различных зонах фасада (цоколь, рядовая стена, верхние этажи, угловые зоны) с составлением официального протокола испытаний на вырыв.
- Восстановление основания (санация). Расшивка и зачеканка трещин безусадочными ремонтными смесями, удаление отслаивающейся штукатурки, антисептическая обработка зон биопоражений, ремонт гидроизоляции парапетов.

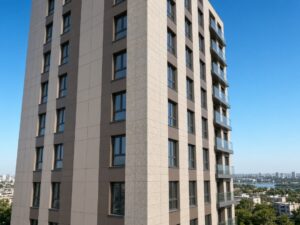

- Геодезическая съемка и цифровое моделирование. Перенос координатных отметок на стены, определение базовых плоскостей. Для сложных геометрических форм выполняется комплексное BIM-моделирование навесных фасадных систем, исключающее пространственные коллизии на монтаже.
- Разработка рабочей документации. На основе полученных данных о несущей способности выполняется профессиональное проектирование вентилируемого фасада со статическими расчетами каркаса, сечений профилей и теплотехническим обоснованием.
Типичные ошибки при оценке несущей способности здания
Монтажные компании и заказчики нередко совершают критические ошибки на этапе обследования, стремясь сэкономить время или бюджет:
- Принятие паспортных данных без натурных испытаний. Если по проекту стена выполнена из силикатного кирпича М150, это не значит, что за 30 лет эксплуатации связующий раствор не деградировал. Применение типовых табличных значений вместо реального вырыва приводит к ошибкам в подборе шага расстановки кронштейнов.
- Испытание анкеров только в одной зоне фасада. Прочность кладки внизу здания и в зоне парапета, подверженной намоканию от осадков, может различаться в 2–3 раза. Испытания обязаны охватывать не менее 5–10 контрольных участков на каждые 1000 м² поверхности.
- Игнорирование штукатурного слоя. Если глубина анкеровки рассчитана с учетом 30–50 мм старой рыхлой штукатурки, распорная зона дюбеля не войдет в несущую стену на проектную глубину. Штукатурку необходимо либо сбивать по линии установки кронштейнов, либо увеличивать длину анкера.
- Крепление тяжелых элементов в слабые самонесущие стены. Попытка закрепить массивный керамогранит крупного формата на газобетон D400 с помощью обычных распорных дюбелей. В таких ситуациях норма СП 522.1325800 предписывает использовать исключительно межэтажную схему монтажа с фиксацией кронштейнов в торцы железобетонных плит перекрытий.

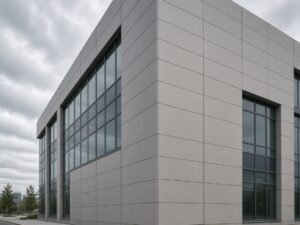

- Неучет толщины вентиляционного зазора. Ошибочный выбор длины консоли кронштейна без учета кривизны стены приводит к сужению циркуляционного канала. Инженеры напоминают, как важно корректно рассчитать ширину вентиляционного зазора, чтобы избежать переувлажнения минераловатной плиты.
Для комплектации сложных объектов завод «СОЮЗ» изготавливает специализированные сертифицированные элементы каркаса. В каталоге представлены надежные несущие компоненты: направляющий Т-образный профиль ПВТ толщиной 1,2 мм, высокопрочный коррозионностойкий рядовой кляммер КГ-с из аустенитной стали и другие комплектующие фасадной системы, позволяющие реализовывать проекты премиального уровня, такие как ЖК «Гранд Империал» в историческом центре Самары.
Часто задаваемые вопросы (FAQ)
Сколько испытаний на вырыв анкеров необходимо проводить по нормативам?
В соответствии с отраслевыми нормами количество испытаний должно составлять не менее 5 точек на фасад типового здания либо не менее 15 испытаний на каждые 1000–1500 м² поверхности при неоднородных основаниях. Если объект имеет пристрои разных лет или разнородные материалы ограждающих конструкций (например, монолитный каркас с заполнением из газобетона и кирпича), испытания проводятся отдельно для каждого материала.
Что делать, если стена не выдерживает проектную нагрузку от подсистемы?
Существует три инженерных пути решения: первый — переход на химические анкеры с увеличенной глубиной анкеровки; второй — уменьшение шага кронштейнов и переход на сдвоенный каркас; третий — внедрение межэтажной системы крепления («от перекрытия до перекрытия»), при которой кронштейны воспринимают нагрузки только через монолитные железобетонные пояса, разгружая слабую кладку.
Обязательно ли удалять старую краску и гидрофобизаторы со стен перед монтажом?
Старые лакокрасочные покрытия не влияют на работу анкеров глубокого заложения, однако плотные масляные краски препятствуют естественной паропроницаемости стенового пирога изнутри наружу. Если стена имеет низкую паропроницаемость под слоем утеплителя, на границе контакта может скапливаться конденсат. Рекомендуется насечка или частичная пескоструйная зачистка плотных невпитывающих пленок.
Заключение: комплексный инженерный подход от компании «СОЮЗ»
Техническая оценка несущих конструкций — ключевое звено надежности строительного объекта, исключающее риски аварийности и оптимизирующее бюджетные затраты девелопера. Точные расчеты позволяют подобрать рациональную металлоемкость подсистемы, не переплачивая за избыточный крепеж и профили.
Для предварительной оценки материалоемкости и бюджета реконструкции используйте специализированный онлайн калькулятор фасадной системы на сайте. Инженерно-технический центр компании «СОЮЗ» осуществляет выезды на объекты в Самаре и Самарской области для проведения натурных испытаний анкерных креплений, выполняет расчет статических нагрузок и обеспечивает комплексные поставки сертифицированных систем напрямую от завода-изготовителя. Грамотно спроектированный и смонтированный по всем нормам навесной вентилируемый фасад гарантирует безупречный внешний вид здания и безаварийную службу на протяжении многих десятилетий.
